石英玻璃JGS1,JGS2,JGS3

作者：發(fā)布時間：2020-10-20 10:23:39點(diǎn)擊：3620

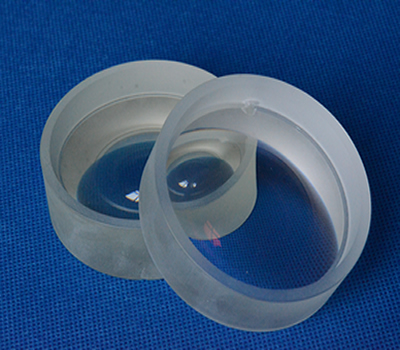

隨著光學(xué)行業(yè)的不斷更新?lián)Q代，與時俱進(jìn)，光學(xué)鏡片-濾光片的應(yīng)用也越來越廣泛。而石英玻璃是濾光片產(chǎn)品常用到的玻璃材質(zhì)，它不僅在可見光有很好的透過率，在紫外和紅外波段也有很好的透過率，常用到的有JGS1,JGS2,JGS3。石英玻璃中二氧化硅含量極高，一般在99.9%，所以它的一些性能都非常的高。

1，光譜特性，石英玻璃在0.4-4.7um范圍內(nèi)，具有高度的透明性，是制作光纖的理想材料。

2，耐高溫和熱膨脹系數(shù)小

融化溫度1713℃，能承受1000℃上的高溫，因此是耐高溫和熱膨脹系數(shù)小的最佳選材。

3，化學(xué)穩(wěn)定性好，耐酸性好，但耐堿性差，機(jī)械性能很高。并且缺點(diǎn)是溶質(zhì)困難，價(jià)格昂貴，目前主要用來制作光纖。

石英玻璃主要有JGS1,JGS2,JGS3。

JGS1是用SiCI4為原料，用氫氧焰生產(chǎn)的合成石英玻璃，其特性是沒有氣泡，極高的純度，透紫外極好，應(yīng)用波長在175-2500nm，合成石英玻璃在2730nm處具有很強(qiáng)的吸收峰，無顆粒結(jié)構(gòu)。

JGS2是用石英原材料和氫氧焰生產(chǎn)的石英玻璃，含有幾十ppm的金屬雜質(zhì)，在2730nm出有吸收峰，其應(yīng)用波長為200-2500nm。有小氣泡，條紋和顆粒結(jié)構(gòu)。

JGS3是用石英原料和真空電熔法生產(chǎn)的石英玻璃，含有幾十ppm的金屬雜質(zhì)，有小氣泡，顆粒結(jié)構(gòu)和條紋，幾乎不含OH，是理想的透紅外光譜材料，其應(yīng)用波長為260-3500nm。
